Module

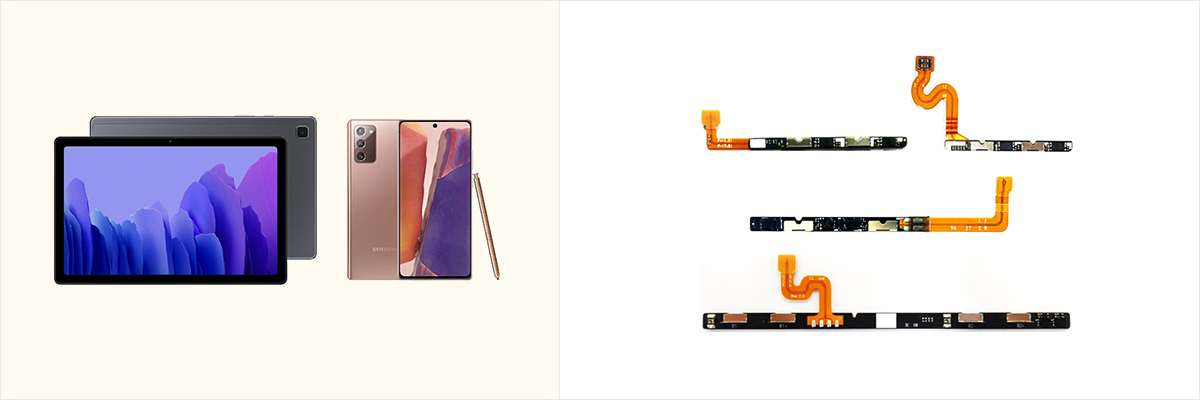

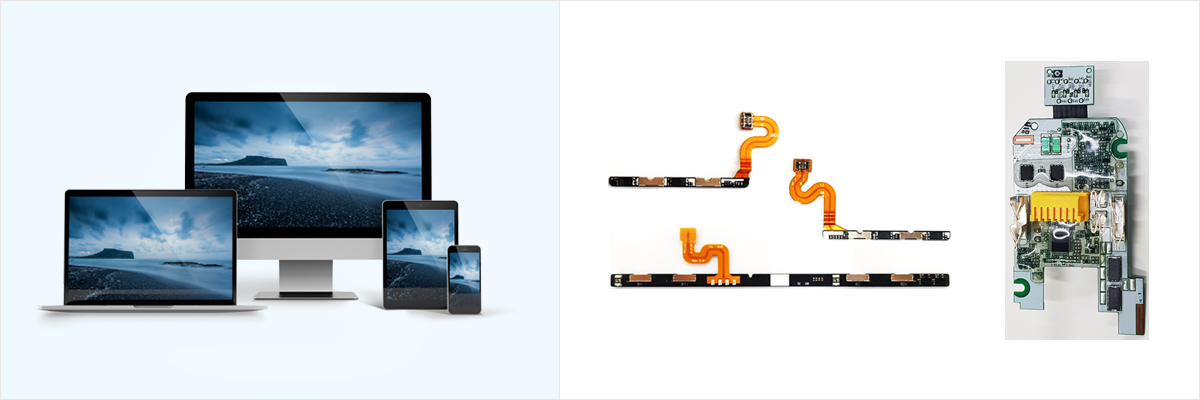

PCM (Protection Circuit Module)
PCM（Protection Circuit Module）为了让用户安全地使用Li-Ion Battery Pack，
保护充电和放电的电压和电流，保护Li-Ion Battery的发热、爆炸、起火的电路装置。
PCM 功能
过度充电保护 (OVP : Over Voltage Protection)
防止Cell过度充电的保护功能及过度充电导致LIB发热、漏液、爆炸过放电保护 (UVP : Under Voltage Protection)
防止Cell使用电压以下放电的保护功能及过放电导致LIB氧化、腐蚀导致的容量及寿命减少电流及段保护 (OCP & SCP : Over Current & Short Current Protect)
充电 & 放电电流 (Abnormal Charge & Discharge Current)状态下，为了保护LIB免受过大电流的保护，从过电流到LIB的发热、防止寿命减少以及消费者身体保护

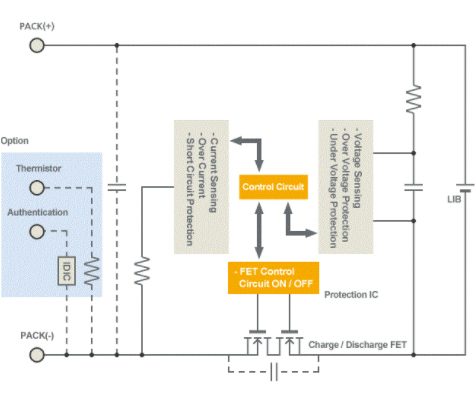

PCM Block Diagram

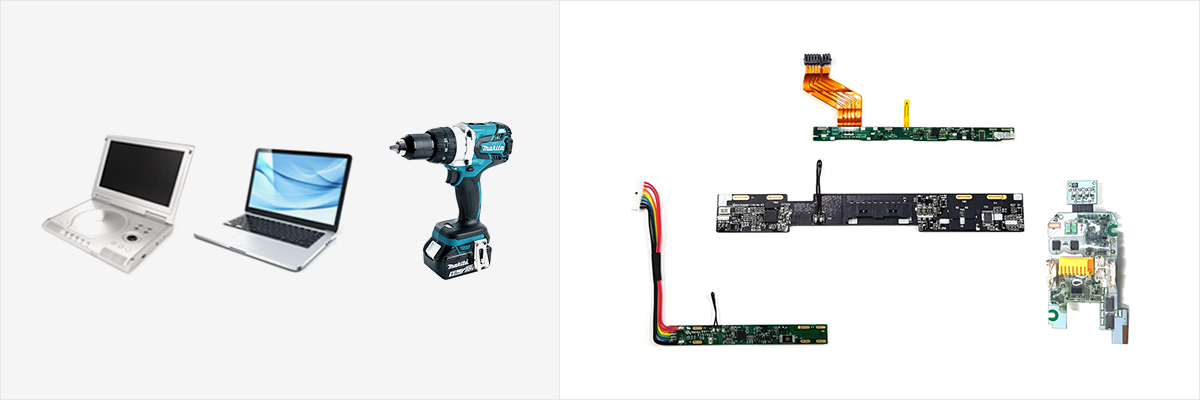

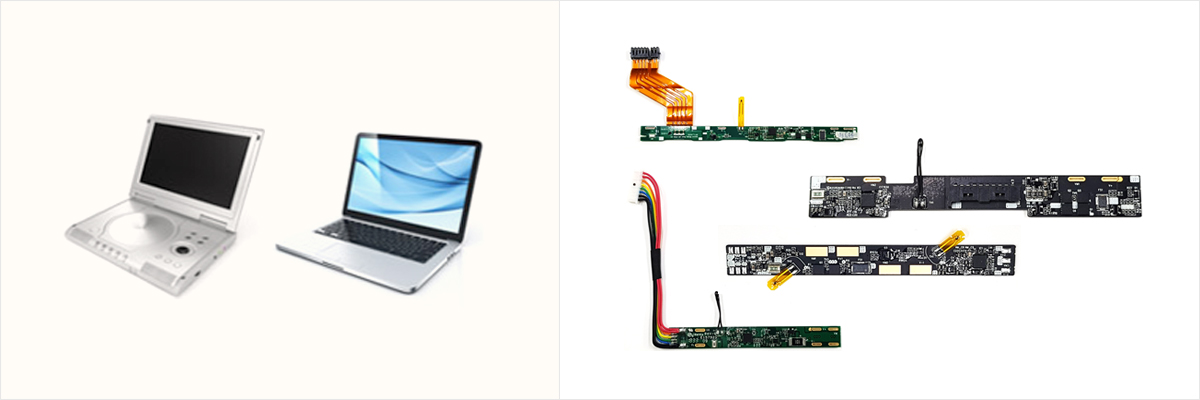

SM (Smart Module)
SM（Smart Module）不仅具有保护用户安全使用Li-Ion Battery Pack的功能，
Battery 的余量测量， 提供给用户的电路设备。
Gas Gauge-Battery Monitoring
- 电压、电流容量为Battery、温度、(Life Cycle)等变化,轻变化,因此利用IC Gas了Gauge的状态,到了LIB系统提供。
- 计算充放电电流，测量Battery的余量，提供正在使用的Device各状态使用时间Display。

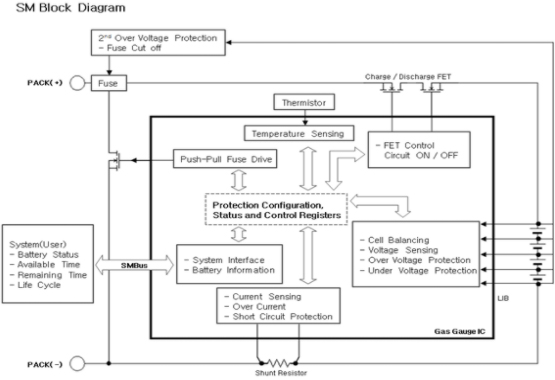

SM Block Diagram
BMS (Battery Management System)
BMS(Battery Management System)的作用是监控电池的状态，自动管理电池系统，
以便在最佳条件下维持和使用，预测更换时间，事先发现并更换问题电池。
BMS 功能
- 电池的电压、电流、温度测量过充、过放电、过电流保护功能
- 精确计算电池剩余量
- 电池状态数据传输
- 单元平衡控制
- 显示电池信息( 单元和制造商信息等)

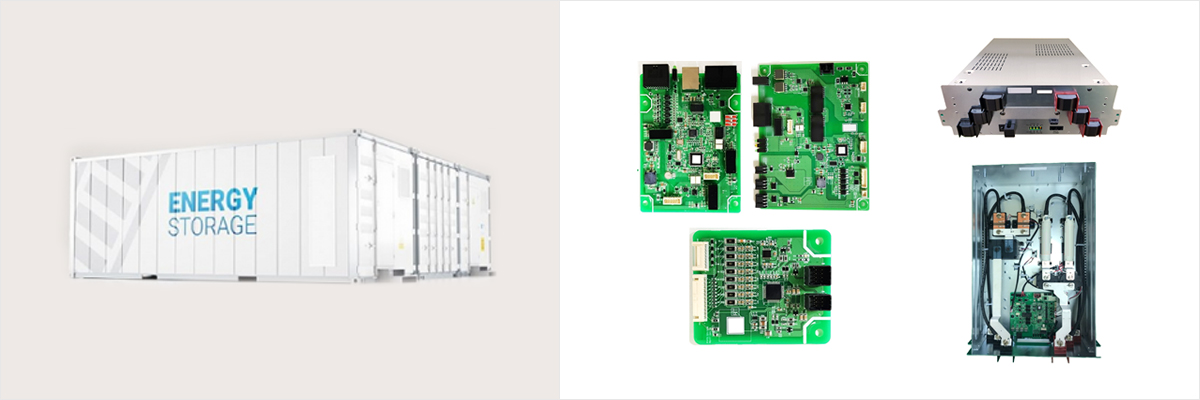

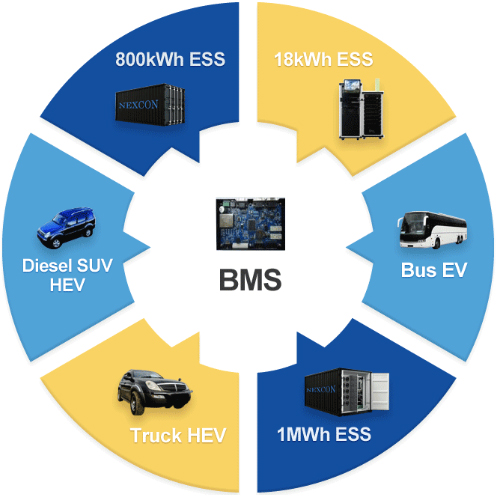

BMS 图像
